Descobre que rede de ventilação se adapta melhor ao teu projeto

Os projetos de ventilação combinam, de maneira crescente, considerações de sustentabilidade, conforto, saúde e eficiência energética. Há um objetivo claro de otimizar os recursos. Busca-se avançar na linha dos Objetivos de Desenvolvimento Sustentável (ODS 2030) e a filosofia passivhaus. As empresas de ventilação apresentam projetos compatíveis com a eficiência energética e a redução do consumo elétrico. Isso contribui para o contexto geral de crise, com a consequente incerteza derivada da invasão da Ucrânia. Assim, por exemplo, o plano de segurança energética do Governo de Espanha é uma resposta a essa realidade.

Soluções de ventilação para cada projeto

Então, qual rede de ventilação se adapta melhor a cada projeto? Como conjugar todos esses requisitos em um projeto útil e duradouro? É importante diferenciar entre ventilação em habitações particulares, edifícios de escritórios, complexos de saúde e plantas industriais. Há uma ampla variedade de possibilidades. Portanto, um estudo personalizado e abordagens inovadoras são respostas para obter os máximos rendimentos.

O ideal de um projeto bem realizado soma características como a inovação, a eficiência e a sustentabilidade. Alcançar essa atraente combinação requer estudos informativos, técnicos, estéticos e funcionais por parte dos instaladores. Atualmente, podemos desfrutar de sistemas de ventilação inteligentes que atendem a necessidades concretas.

Dentre as opções disponíveis estão as seguintes:

• Habitação unifamiliar.
• Habitação plurifamiliar.
• Setor terciário (fábricas, instalações industriais, etc.).
• Garagens.
• Projetos individualizados.
• Ventilação centralizada.
• Aberturas e entradas.
• Proteção contra incêndios.
• Extração de fumos de exaustores.
• Ventilação distribuída.

Os pedidos podem ser realizados com diferentes abordagens. As opções de personalização são muito variadas.

Opções de personalização

Há uma série de condutos e acessórios que permitem adaptar a instalação às características de cada espaço. Os principais são:

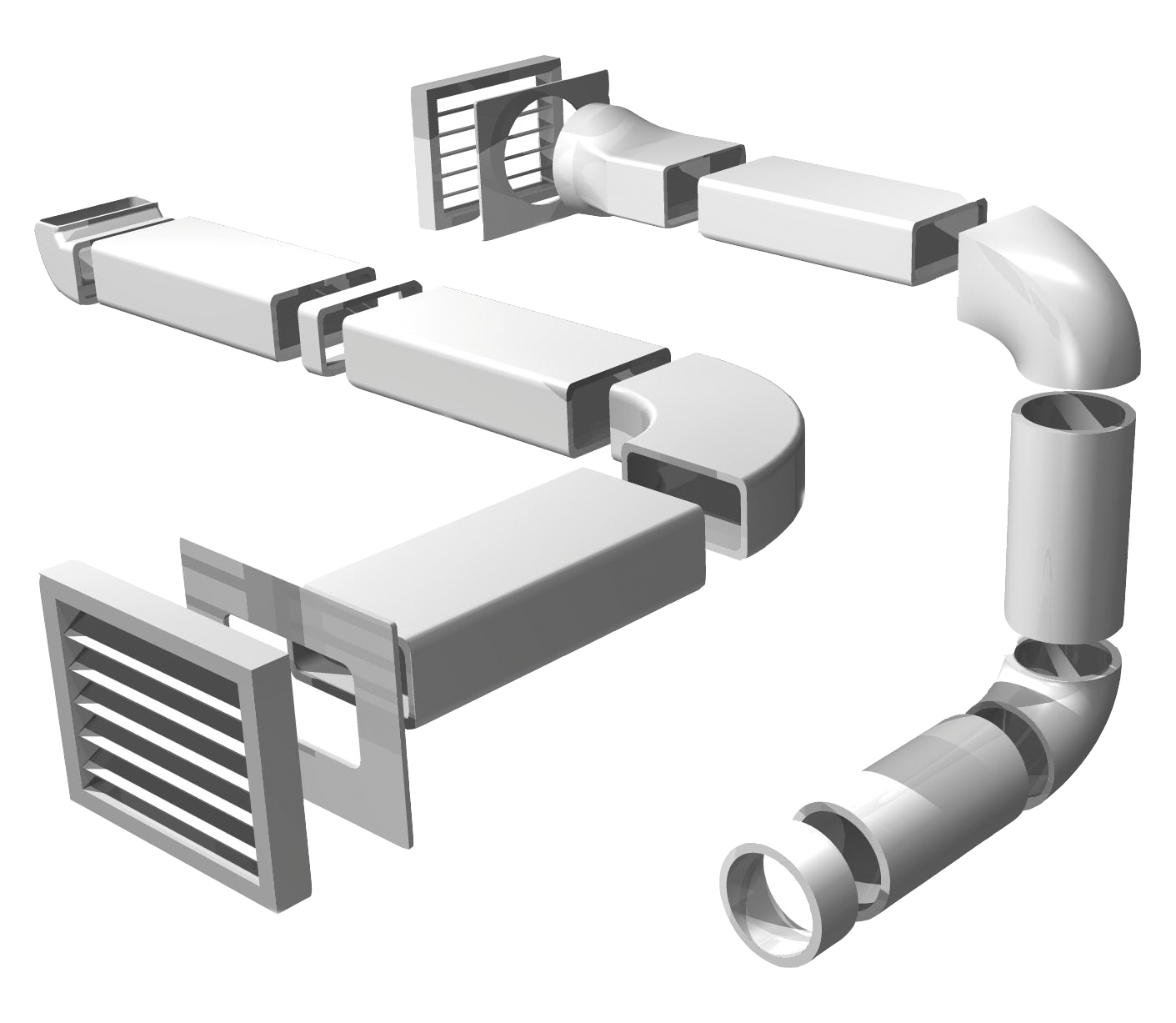

Condutos e acessórios de termoplástico padrão

É uma rede de ventilação de condutos e acessórios termoplásticos para sistemas de ventilação autorreguláveis.



Suas propriedades são padrão e proporcionam uma alta eficiência na condução do ar graças às suas propriedades de fabricação.

Estão indicadas para sistemas autorreguláveis, higrorreguláveis e de dupla fluxo. Os condutos e acessórios padrão Siber® são projetados para cumprir todas as normas relacionadas ao Código Técnico da Edificação (CTE) e ao Regulamento de Instalações Térmicas dos Edifícios (RITE).

Além disso, são quimicamente inertes e não podem causar ou favorecer o aparecimento de corrosão. Estão perfeitamente concebidos para que sejam impermeáveis e que não favoreçam ao desenvolvimento bacteriano nem sofram oxidação.

As principais vantagens deste sistema destacam-se pela facilidade e rapidez na hora de instalar a rede, além de se adaptarem às necessidades do projeto (Sistema híbrido, misto ou circular-retangular). A parede interna lisa do conduto favorece a menor perda de carga, menor retenção de pó e redução do ruído.

Acessórios compactos antichoque:



O tipo de instalação ajusta-se totalmente às características de cada espaço, podendo ser instalado tanto em forma de árvore como em estrela



Exemplo de aplicação em BIM de um edifício residencial com ventilação de dupla fluxo e rede em árvore Termoplástica e estanque, para uma integração simples e discreta na arquitetura do edifício

Componentes e acessórios do Sistema

Siber SafeFix

Esta rede de ventilação proporciona uma alta qualidade do ar interior e eficiência ótima. É, juntamente com os equipamentos de ventilação de dupla fluxo, um material de altas prestações.

Os condutos e acessórios termoplásticos Siber® SafeFix são utilizados para sistemas de redes em ventilação tanto para insuflação como extração.

        Adapta-se perfeitamente à arquitetura do edifício graças ao seu perfil extraplano, tanto para obra nova como reforma, habitações unifamiliares e plurifamiliares,

Suas características e dimensões se traduzem em uma economia de espaço e tempo necessário para o sistema de Ventilação,

Graças à junta de EPDM integrada, a rede de condutos Siber® SafeFix alcança uma estanqueidade classe D, a mais alta segundo norma EN-12237.

Exemplo de aplicação para habitações residenciais: Rede em espinha extraplana – Termoplástica e estanque, para uma integração simples e discreta na arquitetura do edifício



Siber Pure SafeFix

Antibacterianos e antiestéticos, para um ar saudável e limpo



Os condutos Siber Pure SafeFix são ideais para evitar problemas de saúde ou desconfortos devido ao síndrome do edifício doente. Igualmente, contribuem para combater as reações alérgicas derivadas de um ar contaminado ou tóxico.

Isso é possível graças às suas propriedades antiestéticas e antibacterianas.

Exemplo de aplicação para habitações residenciais: Rede de simples fluxo individualizado autorregulável – Termoplástica e estanque Pure SafeFix, para uma integração simples e discreta na arquitetura do edifício



Componentes e acessórios do Sistema



Siber Pure Air

            É um sistema de distribuição de ar. Pode conectar-se a unidades opcionais através de condutos silenciadores e isolados. Está especialmente pensado para usá-los com sistemas centrais de ventilação mecânica com recuperação de calor. Sobretudo, é usado com os sistemas de ventilação de pequenos edifícios comerciais ou residenciais.  O conduto flexível possibilita o fornecimento de ar fresco. Além disso, garante um ambiente saudável porque extrai o ar viciado e a humidade. A sua instalação é realizada através de condutos e acessórios com as máximas prestações, metálicos e de várias gamas. Os rígidos metálicos de aço galvanizado são ideais para serem usados em redes aerólicas. Encontram-se em diâmetros muito distintos. A isso se soma uma grande variedade de acessórios e peças especiais, que facilitam qualquer montagem de redes aerólicas.

Portanto, é possível implementar qualquer projeto, sejam quais forem as características do edifício em termos arquitetónicos. Entre outros benefícios adicionais está a sua escassa perda de carga, o que permite um nível sonoro mínimo.

Exemplo de aplicação mista Pure air & Safefix: habitação plurifamiliar com sistema de ventilação de dupla fluxo e instalação em estrela:

Componentes e acessórios do Sistema



Siber Air Isolante

Este produto é uma demonstração de aplicação de critérios ambientais a redes de ventilação. Atualmente é fabricado com material orgânico, substituindo o anterior, que provinha de combustíveis fósseis. Portanto, apostamos pela sustentabilidade e pelo objetivo de zero emissões de carbono no processo de fabricação. Isto conseguimos graças à utilização dos referidos materiais orgânicos no processo de produção.



Recorrer a condutos isolados é algo essencial quando se projetam sistemas de ventilação. Isso evita as condensações e as perdas de calor. Com o sistema Siber Air Isolante desfrutamos de condições de perda mínima de calor. Suas conexões estão concebidas para evitar pontes térmicas. Entre suas principais vantagens destaca-se o Isolamento e absorção do ruído, a pouca perda de carga graças à superfície interior lisa Material leve, fácil de cortar, resistente a golpes e inoxidável.



Exemplo de aplicação: habitação unifamiliar com sistema de ventilação de dupla fluxo e instalação de rede em estrela:



Componentes e acessórios do Sistema



Condutos Metálicos

Especial ventilação terciária, Garagens, Instalações industriais, Escritórios...

Junta G Siber ®

A facilidade de montagem e a qualidade dos acessórios são outros pontos a favor. As juntas G permitem rapidez e eficácia. Ademais, não são necessárias máscara nem fita adesiva para garantir a estanqueidade. Contam com um design fêmea em condutos e macho em acessórios, além de peças especiais para dar resposta a qualquer necessidade. A embutição é a técnica que se usa para conectar condutos e os parafusos e rebites para a fixação.



Características principais:

• Instalação simples e rápida permitindo uma economia de tempo na montagem de mais de 30%.
• Desaparecimento da massa/fita adesiva para garantir a estanqueidade
• Diminuição das imperfeições de estanqueidade ligadas à instalação
• Aparência estética no caso de redes aerólicas à vista. Perfeita integração arquitetônica (sem fita adesiva nem massa).
• Bordas internas = menos riscos de acidentes (cortes) na instalação.

Exemplo de aplicação em edifício residencial:



SAFE® CLICK



Por sua vez, a gama de juntas Click proporciona uma instalação simples e rápida permitindo uma economia no tempo de montagem de mais de 40%. Não requer parafusos nem rebites em muitos casos, nem massa nem fita adesiva, pelo que a estanqueidade é máxima devido à ausência de parafusos/rebites que produzem as fugas residuais. Para montar dois trechos basta um acessório macho de união.





Características principais:

• Instalação simples e rápida permitindo uma economia no tempo de montagem de mais de 40%
• Desaparecimento de parafusos/rebites para garantir a fixação das redes aerólicas (seguindo instruções de montagem)
• Estanqueidade máxima pela ausência de parafusos/rebites que produzem as fugas residuais Fácil de instalar, particularmente em espaços reduzidos
• Manutenção facilitada nas redes aerólicas graças ao desaparecimento dos acidentes (cortes) ligados à presença de parafusos ou rebites.
• Aparência estética no caso de redes aerólicas à vista. Perfeita integração arquitetânica.

Exemplo aplicação edifício residencial:

Componentes e acessórios das redes de ventilação:

BOCAS DE EXTRAÇÃO AUTORREGULÁVEIS

As bocas extração autorreguláveis com regulador incorporado, permitem manter o caudal de ar nominal constante, seja qual for a depressão. São utilizadas nas instalações de VMC, para a extração de ar viciado das cozinhas, casas de banho e aseos. Podem ser de simples ou dupla caudal.

Siber BE	Siber EA ISOL
As bocas de extração SiberR BE se caracterizam por suas qualidades de diminuição de ruído padrão (Dn,e,w(c)) e seu nível de potência acústica Lw sempre que esteja a uma extração de ar estável.	As entradas de ar autorreguláveis acústicas SiberR EA ISOL são instaladas dentro das estâncias principais das habitações para permitir a entrada de ar novo, para um correto funcionamento do sistema de ventilação de simples fluxo
Ver documentação Técnica	Ver documentação Técnica



 BOCAS DE EXTRAÇÃO HIGRORREGULÁVEIS

As bocas extração higrorreguláveis se caracterizam por incorporar um dispositivo que permite uma variação do caudal do ar segundo a humidade. As bocas estão disponíveis em versão elétrica, com pilhas ou com cordão. Disponíveis adaptadores de ângulos para o emplazamento, mangueiras, juntas e módulo de isolamento acústico.

Siber BH	Siber EA ISO HY	Siber FLOW	Siber BOREA	Siber BLOW
Asseguram um caudal variável segundo a humidade. Além disso estão fabricadas em poliestireno branco e podem ser montadas no teto ou na parede vertical.	Seu caudal de ar pode variar entre 5-45m3/h dependendo da humidade relativa das divisões e tem uma diferença de pressão de 20Pa	Estão destinadas à insuflação e extração de ar em habitações e locais terciários. Estas bocas estão especialmente desenhadas para serem instaladas numa posição de teto ou parede.	Estão destinadas à insuflação ou extração de ar em habitações e locais. Especificamente concebidas para serem instaladas em forros de teto ou parede.	Permitem a insuflação e extração de ar em paredes e tetos de habitações residenciais e edifícios terciários (tanto em obra nova como em reabilitação).
Ver documentação Técnica	Ver documentação Técnica	Ver documentação Técnica	Ver documentação Técnica	Ver documentação Técnica



Conclusão

Um dos segredos para conseguir uma boa rede de ventilação são os condutos e os acessórios de qualidade. Graças a eles, conseguimos estanqueidade e um rendimento ótimo. Entre as principais vantagens que encontramos com a utilização destes condutos estão:

• Instalação fácil e rápida.
• Adaptação a sistemas híbridos, mistos ou circular-retangulares.
• Acessórios compactos e antichoque.
• Abraçadeiras reguláveis.
• Paredes internas.
• Leveza.
• Combinável com redes de outros materiais.
• Modularidade e conexão macho-fêmea.
• Durabilidade e otimização do design.
• Quimicamente inertes e não tóxicos.
• Rede polivalente, em árvore ou estrela.

Com todos esses benefícios, é importante dispor do aconselhamento de profissionais para saber como aproveitá-los. Cada instalação tem suas características e requerimentos técnicos e estéticos. Por isso, é importante conhecer as prestações, o rendimento e todas as particularidades em cada caso.

Há redes de ventilação que se adaptam a habitações particulares, enquanto que outras encaixam melhor, por exemplo, com armazéns industriais. Daí a importância de uma análise prévia e uma personalização de cada projeto.
